负压传感器的工作原理与内外部结构

发布时间：2024年06月14日 17时29分34秒

次浏览

　　负压传感器作为工业自动化和控制系统中的重要组件，广泛应用于各种需要精确测量压力的场景中。它们不仅用于监测真空系统中的压力，还用于汽车工业、制药设备、食品加工、环境监测等领域。负压传感器的高精度和可靠性使其成为各类工程和科学应用的理想选择。本文将详细探讨负压传感器的工作原理、内部和外部结构，以帮助读者更好地理解这一重要技术设备的核心功能和应用背景。

　　负压传感器的核心功能是将被测环境中的负压(即低于大气压的压力)转换为电信号，以便后续的处理和分析。这种转换过程涉及多个物理和电子元件的协同工作，包括敏感元件、变送器和信号处理单元等，负压传感器在设计和制造过程中需要考虑多种因素，如工作环境的温度、湿度、振动和电磁干扰等，以确保其在不同应用场景中的稳定性和精度。此外，随着技术的进步，现代负压传感器在体积、功耗、响应速度和耐用性等方面不断优化，满足了越来越复杂和多样化的应用需求。

　　一、负压传感器的工作原理

　　负压传感器的基本工作原理是利用敏感元件(如压阻元件、电容元件或压电元件)感知外界的负压变化，并将这种机械变化转换为电信号。具体而言，负压传感器的工作过程可以分为以下几个步骤：

　　压力感知：当外界负压作用于传感器的敏感元件时，该元件会发生形变。例如，压阻元件的电阻值会随压力的变化而变化;电容元件的电容量会随压力变化而变化;压电元件则会产生与压力成正比的电荷。

　　信号转换：敏感元件的机械变化通过变送器(如电桥电路)转换为相应的电信号。对于压阻式传感器，常见的是采用惠斯通电桥来检测电阻的微小变化;对于电容式传感器，则采用专用电路测量电容量变化;对于压电式传感器，通过测量电荷变化实现压力感知。

　　信号处理：经过初步转换的电信号往往比较微弱且易受干扰，需要经过放大、滤波等处理步骤以提高信号的强度和稳定性。信号处理单元还可以对信号进行线性化处理，以确保输出信号与实际压力成正比。

　　输出与显示：最终处理后的电信号可以通过模拟输出或数字输出的方式传输到数据采集系统、控制系统或显示设备上，供进一步分析和使用。

　　二、内部结构

　　负压传感器的内部结构通常由以下几个主要部分组成：

　　1.敏感元件

　　敏感元件是负压传感器的核心部分，直接负责感知压力变化。根据不同的技术实现，敏感元件可以是压阻元件、电容元件或压电元件。

　　压阻元件：压阻元件利用半导体材料的压阻效应，即材料的电阻值随外界压力变化而变化。这种元件通常采用硅基材料，通过微加工技术制造。

　　电容元件：电容元件利用电容器的电容量随两极间距变化而变化的原理。当外界压力作用于电容元件时，电极间距发生变化，从而引起电容量的变化。

　　压电元件：压电元件利用压电效应，即某些材料在受到机械应力时会产生电荷。常见的压电材料包括石英、钛酸钡等。

　　2.变送器

　　变送器负责将敏感元件的机械变化转换为电信号。对于不同类型的敏感元件，变送器的具体实现方式有所不同。

　　电桥电路：用于压阻式传感器，惠斯通电桥是一种常用的电桥电路，可以精确测量电阻的微小变化。

　　电容测量电路：用于电容式传感器，通常采用高精度的电容测量电路，以检测电容量的微小变化。

　　电荷放大器：用于压电式传感器，电荷放大器可以将压电元件产生的微弱电荷信号放大到可用的电平。

　　3.信号处理单元

　　信号处理单元对初步转换的电信号进行进一步处理，以提高信号的稳定性和精度。常见的处理步骤包括：

　　放大：使用运算放大器将微弱的电信号放大到可用的电平。

　　滤波：通过滤波器去除信号中的噪声和干扰，提高信号的纯净度。

　　线性化：对非线性的原始信号进行线性化处理，以确保输出信号与实际压力成正比。

　　4.输出接口

　　输出接口用于传输处理后的电信号。常见的输出形式包括：

　　模拟输出：直接输出与压力成正比的模拟电压或电流信号，常见的标准信号有0-10V、4-20mA等。

　　数字输出：通过数字接口(如SPI、I2C、UART等)输出处理后的压力数据，适用于数字化控制系统。

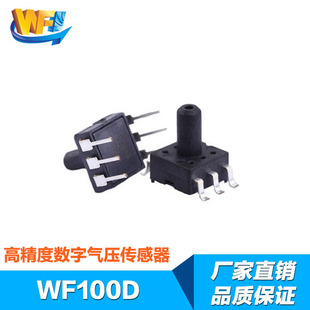

　　三、外部结构

　　负压传感器的外部结构主要包括外壳、接口和安装部件。

　　1.外壳

　　外壳是保护内部元件的重要部分，通常采用耐腐蚀、抗氧化的材料，如不锈钢、铝合金或高强度塑料。外壳不仅要防止外界环境对敏感元件的影响，还要保证传感器在恶劣条件下的可靠性和耐用性。

　　2.接口

　　接口是负压传感器与被测系统或控制系统连接的部分，通常包括：

　　压力接口：用于连接被测系统，常见的形式有螺纹接口、法兰接口等。

　　电气接口：用于连接电源和信号线，常见的形式有接线端子、插头插座等。

　　3.安装部件

　　安装部件用于固定传感器的位置，确保其稳定工作。常见的安装方式有螺栓固定、支架固定、夹持固定等，根据具体应用场景选择合适的安装方式。

　　综合而言，负压传感器作为精密测量和控制系统中的关键组件，其工作原理和内部结构决定了其性能和应用领域。通过敏感元件感知外界压力变化，并将这种变化转换为稳定的电信号，负压传感器实现了对负压的精确测量。其内部结构包括敏感元件、变送器、信号处理单元和输出接口等，而外部结构则由坚固的外壳、接口和安装部件构成。这些设计和制造上的细节保证了负压传感器在各种复杂环境中的可靠性和精度。随着技术的不断进步，负压传感器在体积、功耗、响应速度和耐用性方面不断优化，未来将继续在各个领域发挥重要作用。
